不同標稱尺寸的陶瓷針規檢測方式介紹

陶瓷針規因?yàn)樗且环N精密陶瓷，所以對精度要求極高，對氧化鋯陶瓷針規的檢驗方法就相當重要，并且不同標稱尺寸針規有不同的檢驗方法，下面科眾陶瓷廠將介紹陶瓷針規的檢驗方法。

陶瓷針規又稱陶瓷塞規、陶瓷通止規，主要用于測量孔的尺寸、孔的距離、孔深、可做通止規使用。針規有公制針規、英制針規等。針規是孔的標準化檢測必備工具，并廣范用于電子板、線路板、模具、精密機械制造等各種高精尖技術領域。

針規

針規的技術參數：粗糙度≤0.20um；熱處理HRC60～63；材料：釔穩定氧化鋯材質。我廠可以定做各種非標針規。

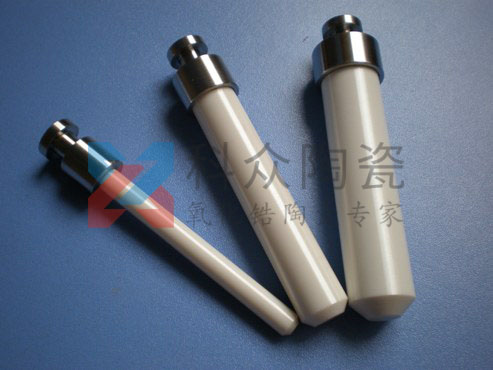

陶瓷針規

針規的檢測方法可以在高精度的測長儀上進行直接測量，或在接觸式干涉儀上進行比較測量，也可以用立式光學計或臥式光學計進行直接測量或比較測量 。

對于標稱尺寸小于 lmm，最大允許誤差小于±1um的針規，檢測直徑時，最好用高精度的測長儀進行直接測量。因?yàn)樵诮佑|式干涉儀上用比較法進行檢測時，要將量塊和針規研合在一起，而針規太細，不太容易和量塊研合 ，如果是帶柄的針規，就更不容易和量塊研合了。

對于標稱尺寸在1～10mm范圍內，最大允許誤差大于±1um的針規，檢測直徑時，最好用臥式光學計，而不用立式光學計，因?yàn)闄z測針規的直徑至少要在三個截面上，尤其在檢測針規兩頭的截面直徑時，很容易放置不平穩，造成讀數不可靠。而用臥式光學計，使針規豎放，容易保持平穩。

對于標稱尺寸大于10mm，最大允許誤差大于±1um的針規，可以用立式光學計進行檢測。針規一般是由硬合金材料制造，有一定的自重，在檢測過程中要比尺寸小的針規容易放置平穩。
