黃色氧化鋯陶瓷的制備方法（圖）

科眾陶瓷廠是黃色氧化鋯陶瓷塊生產(chǎn)廠家、黃色氧化鋯陶瓷塊加工廠。接下來由科眾陶瓷廠為大家介紹黃色氧化鋯陶瓷的制備方法。

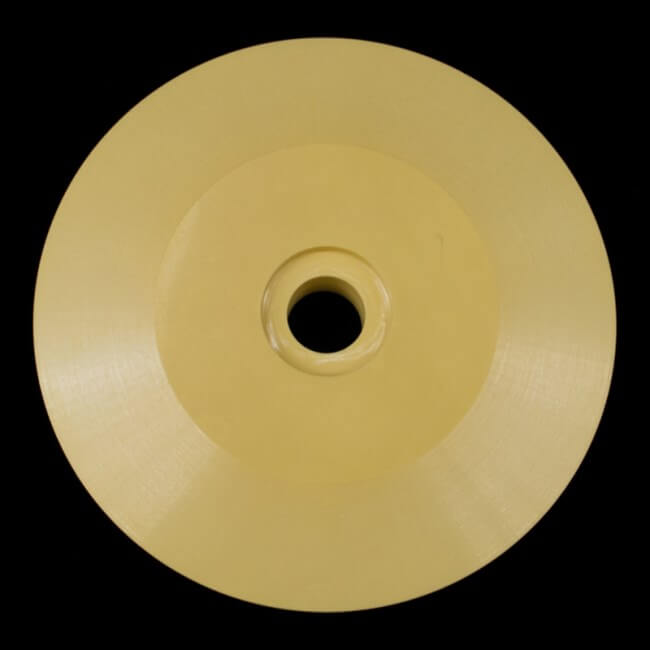

黃色氧化鋯陶瓷盤


了解黃色氧化鋯陶瓷的制備前，先了解下氧化鋯的背景技術(shù)。

氧化鋯陶瓷作為一種傳統(tǒng)的結(jié)構(gòu)陶瓷，由于具有優(yōu)異的機械性能，如高硬度、耐磨，拋光后可呈現(xiàn)金屬光澤并對人體無過敏作用等特點，近年來逐漸成為人造寶石、表殼、表鏈、手機殼等高檔裝飾材料的新寵。傳統(tǒng)方法燒結(jié)的氧化鋯陶瓷是象牙白色，單一的顏色難以滿足人們對氧化鋯陶瓷裝飾材料日益增長的需求。因此，彩色氧化鋯陶瓷的研究開發(fā)具有廣闊的市場前景。

傳統(tǒng)彩色陶瓷的制備一般是將色料或著色劑加入到陶瓷坯體或釉料中，通過高溫?zé)?一般低于1300℃)而獲得，但氧化鋯陶瓷的燒結(jié)溫度一般都在1400℃以上，作為改變陶瓷顏色的大多數(shù)色料或著色劑在此溫度下會分解和揮發(fā)，因此，采用傳統(tǒng)的陶瓷制備方法難以制得色彩鮮艷的彩色氧化鋯陶瓷。

黃色氧化鋯陶瓷的制備方法，具體按照以下步驟實施：

步驟1，將經(jīng)釔穩(wěn)定的氧化鋯粉料和氧化釩或釩酸銨在球磨機中進行混合，并加入分散劑進行球磨，混合均勻干燥后研磨，獲得黃色氧化鋯陶瓷粉體；

步驟2，將步驟1制得的黃色氧化鋯粉體在馬弗爐中于1180℃進行預(yù)煅燒2-5h，隨后隨爐冷卻至室溫，得到釩鋯固溶體；

步驟3，將步驟2制得的釩鋯固溶體研磨粉碎，造粒后，采用干壓或冷等靜壓成型獲得黃色氧化鋯素坯；

步驟4，將步驟3制得的氧化鋯陶瓷素坯經(jīng)高溫?zé)Y(jié)得到黃色氧化鋯陶瓷。

以上就是黃色氧化鋯的制備方法，希望對大家有幫助。
